Distributed System 3

Processes

원격지로 떨어져 있는 컴퓨터 사이 process들은 어떤 role을 가지고 있는지 알아보자

Thread

Attractive property of a thread for distributed systems

  • Thread를 사용하면 blocking process를 여러개 돌릴수 있어
  • 더 여러개의 multiple logical connection을 한번에 hold 할수 있어
  • Useful for client-server communications

Client 입장에서 multithreaded clients가 좋은 점

Delay를 숨길수 있다.

  • 데이터를 받는 와중에 사용자에게 화면을 뿌려줄수 있다.
  • 여러 server replica로 부터 데이터를 동시에 받을수 있어

Server 입장에서 multithreaded server가 좋은 점 (서버 얘기)

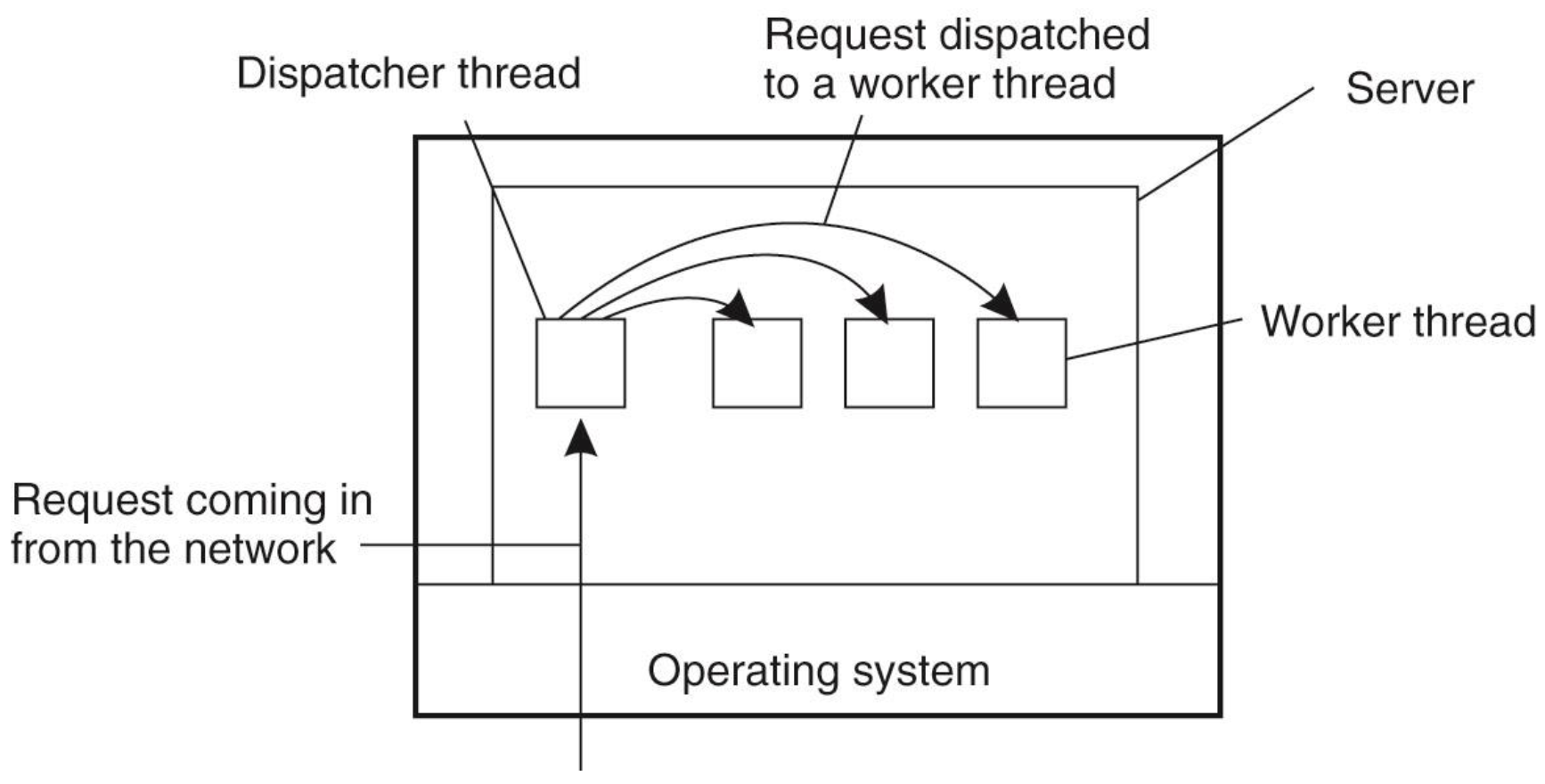

Dispatcher thread와 Worker thread로 나누어서, Dispatcher은 연결 들어오는걸 계속 처리하고 worker는 client가 요청한 일을 함으로써 high performance를 도모해


Multithread를 사용하지 않고 서버의 성능을 높이는 법

서버를 하나의 big finite state machine으로 run 하면됨

  • 요청이 들어왔을때 cache에 있으면 그대로 response 해주면 됨
  • cache에 없으면 block 하지말고 일단 해당 요청의 state를 따로 기록해놓고 다른일을 하러가
  • Server가 nonblocking(to be precise. Asynchronous) calls to send and receive

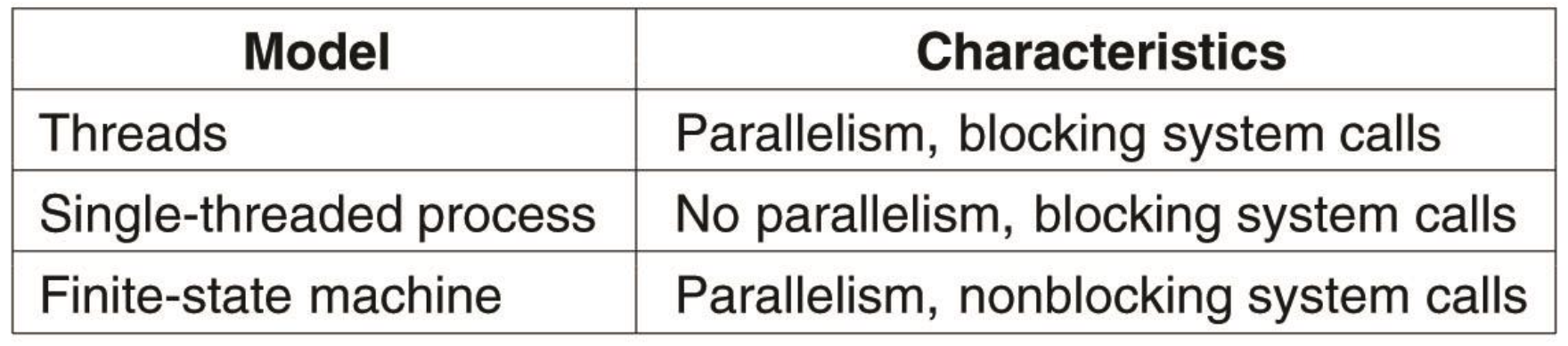

간단히 정리하면 아래와 같다.


Virtualization

Extension of illusion of simultaneous execution on a singe cpu

  • 서로 다른 interface를 사용하는 system간의 소통?일?을 가능하게 해줘
  • Mimics the behavior of interface
  • 추가적인 단계를 더 거쳐야 하니까 느려지긴 하겠지

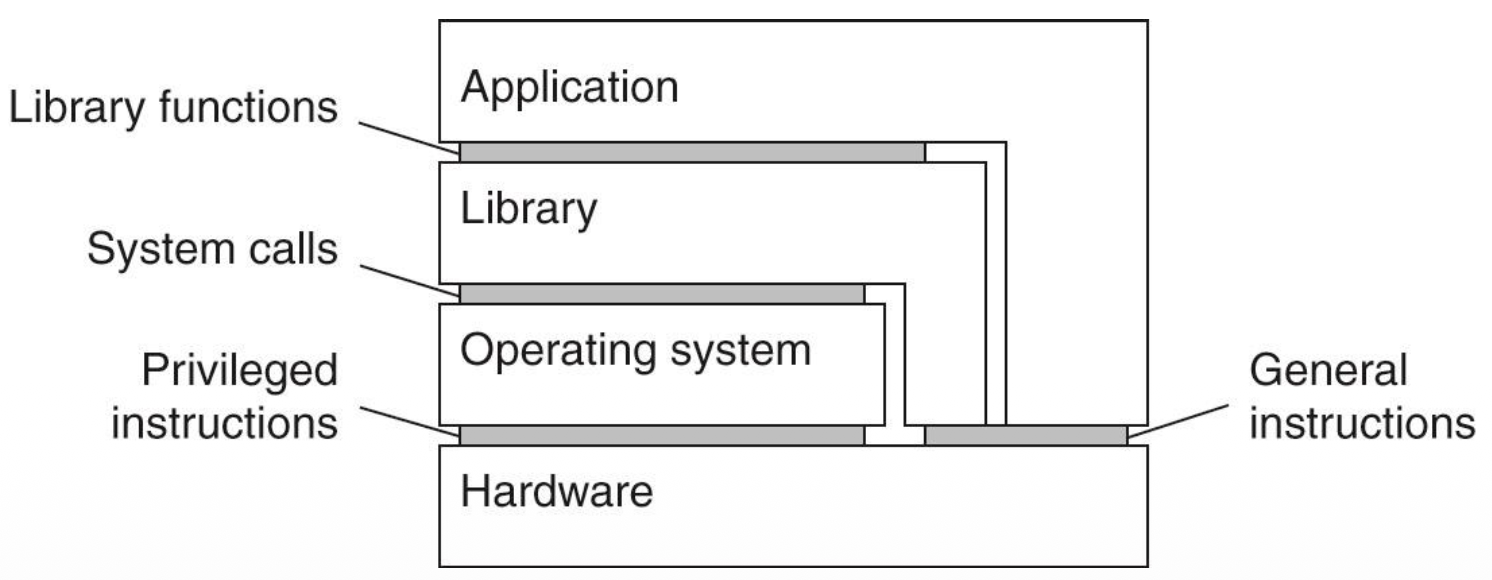

Computer system이 제공하는 Interface의 종류

  1. hw-sw 사이에 존재하는 인터페이스
    • Machine instruction that can be invoked by any program(Application)
  2. hw-sw 사이에 존재하는 인터페이스
    • Machine instruction that can be invoked by privileged programs(OS)
  3. An interface consisting of system calls offered by OS
  4. An interface consisting of library calls(API)


3 ways of virtualization

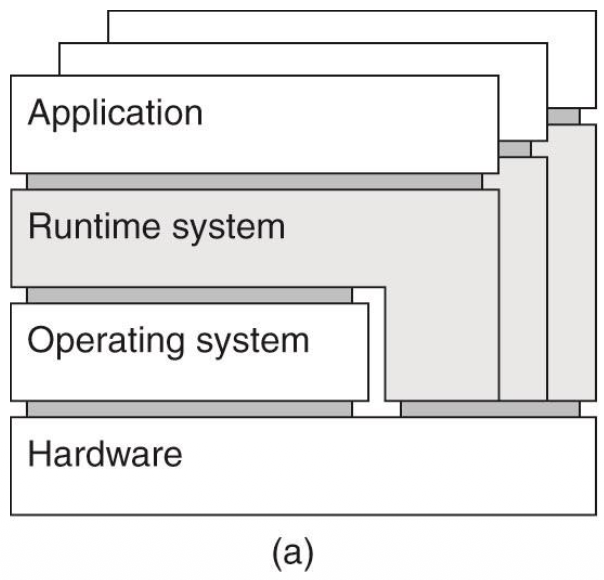

  1. Process virtual machine
    • Application을 실행하는데 사용되는 abstract instruction을 제공해주는 runtime system
    • e.g. JVM
    • process-virtual-machine.png
  2. Native virtual machine monitor
    • Layer completely shielding the original software
    • hw에 직접 접근해서 더 빠르다
    • 하드웨어만 shielding하니까 보안 문제가 생겼을때 피해 범위를 줄일수 있어
    • 전부다 VMM 위에 올라가 있으니까 hw웨어만 갈아 끼우면 migration이 해결
  3. Hosted virtual machine monitor
    • Host OS를 갖는 virtual machine monitor
    • 우리가 흔히 쓰는 VMware 같은 것들

Client 얘기

사용자가 원격 서버와 상호작용할 수 있는 수단을 제공해준다.

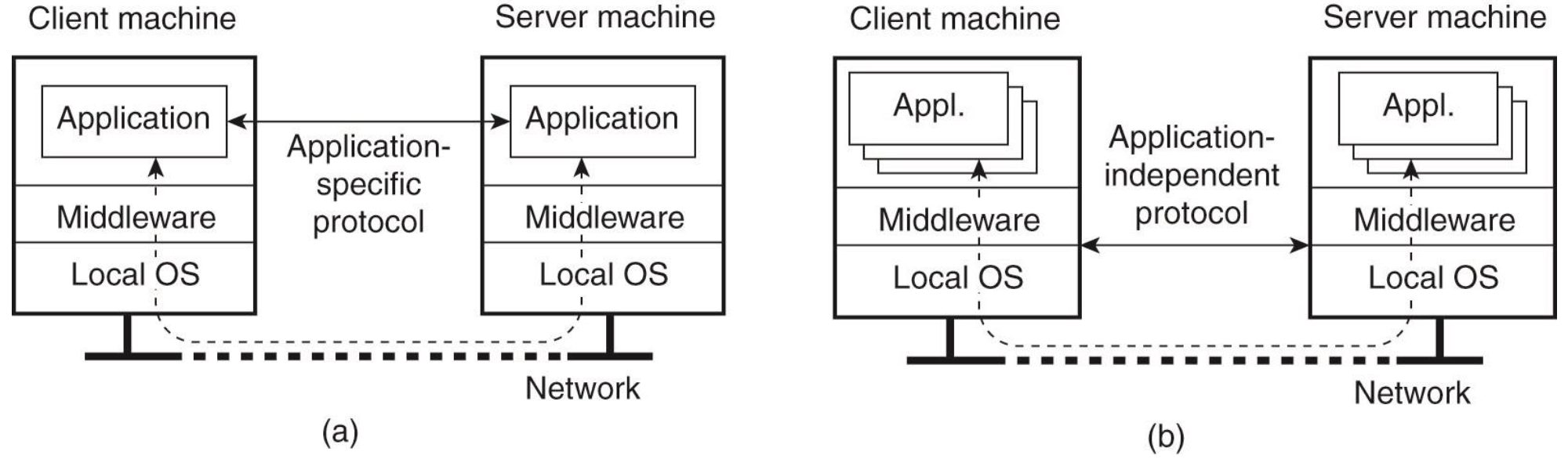

  1. (a) 서비스를 이용하기 위해 클라이언트 기기(내 PC나 스마트폰)에도 그에 맞는 전용 프로그램(앱)이 설치되어 구동되는 형태 (Fat client)
    • application level protocol이 필요해 (application specific protocol 필요)
  2. (b) 클라이언트 기기가 그저 ‘화면(인터페이스)’ 역할만 하는 형태 (Thin client approach)
    • application independent protocol 필요


Client의 Distribution transparency

Overall하게 client는 remote processes와 communicating하고 있다는 것을 인지하고 있는게 좋긴해, 하지만 분산환경의 performace, correctness issue들이 이런것들을 힘들게 만들어

  • Access Transparency: Client stub을 제공함으로써 해결(서버에 있는 실제 함수와 똑같은 이름, 똑같은 파라미터를 가진 함수로 클라이언트 측에 저장해놔)
  • Location, migration, relocation(위치관련) Transparency: client의 middleware가 이를 숨겨줄수 있어
  • Replication Transparency: client가 work를 replicate되어 있는 서버에서 parallel하게 처리하고 취합하는식으로 할수 있어.
  • Failure Transparency: client middleware단에서 해결해 (e.g. middleware에서 연속적으로 시도하게 하기)
  • Concurrency Transparency: client단 보다는 서버단에서 해줘
  • Persistency Transparency: client단 보다는 서버단에서 해줘

Server (Focus on Design issue)

General Design Issues

서버의 2가지 정책

  1. Iterative Server: Server itself handles the request
  2. Concurrent Server: 요청을 다른 thread나 process에게 넘겨버리고, 난 바로 다른 요청을 처리해

Client는 서비스의 endpoint를 어떻게 할 것인가?

  • 각 서비스마다 서버를 실행하고 포트를 다 열어놔
    • Assign well known port
    • Dynamically assign end points on demand
  • 이러면 서버를 계속 켜놔야 해서 resource 낭비 심해

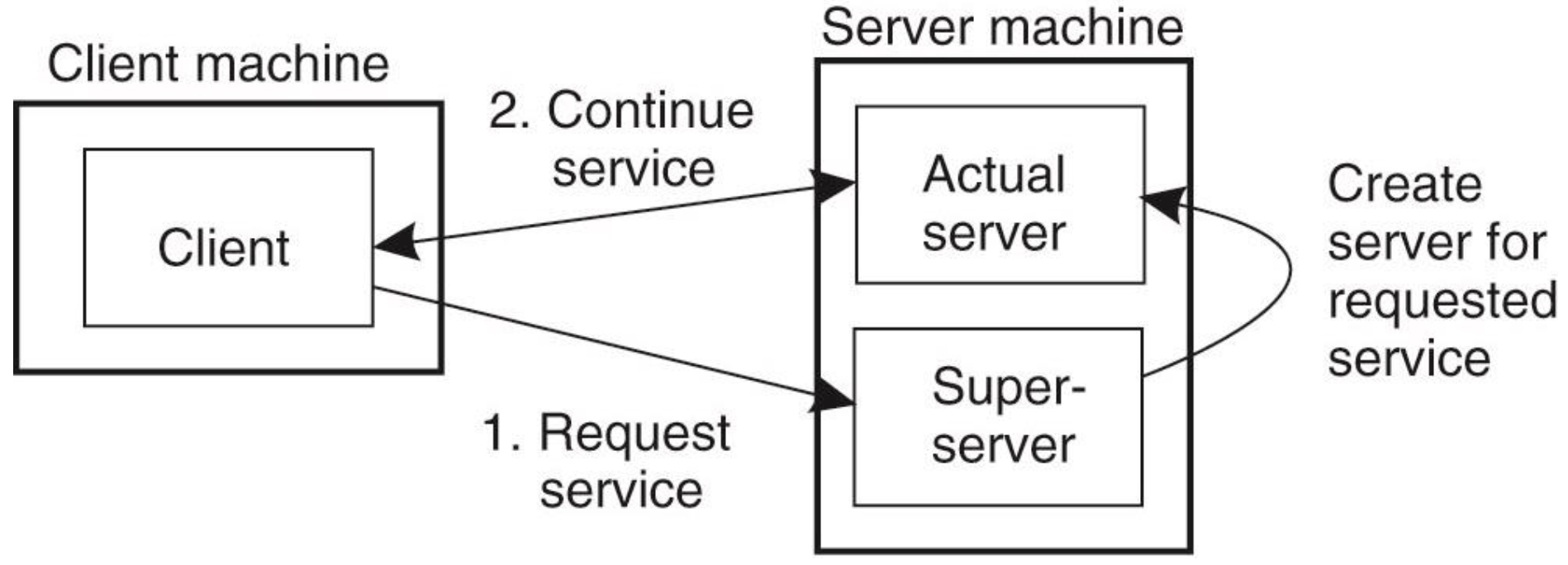

    • 모든 요청을 받아드리는 슈퍼 서버를 두고 client가 해당 서비스를 요청 할때만 해당 서버를 돌려


Server가 일하고 있을때 그만하고 싶어

Simplest Solution: 그냥 서버 꺼버리기

  • Better solution: out-of-band data를 처리할수 있는 구조로 만들자

Out-of-band data: 긴급할때 쓸수 있는 별개의 connection In-band data: 일반적인 통신에서 사용되는 normal data

Stateless Server

Client의 상태정보를 저장하지 않겠다.

  • Can change its own state without having to inform any client
  • 서비스의 핵심 동작과는 상관없는 log, 통계, cache 같은 부가적인 정보는 저장하나 이는 정보가 손실되더라도, 서비스 중단으로 이어지지는 않는
  • 매번 client의 상태 정보를 보내야 하니 요청의 크기가 커지겠지(e.g. 쿠키를 따로 보내줘)
  • Stateless이지만 soft state를 가지는 중간 느낌의 서버도 있어
    • client의 state를 저장하긴 하지만 just for limited time

Stateful Server

Client의 persistent info를 저장, 관리하는 서버

  • 장점: performance가 좋아질수 있어
  • 단점: 저장하고 있던 state 날아가버리면 큰일남

Stateful, stateless가 기능 구현의 가능, 불가능을 구분짓는건 아니야, 다만 성능의 차이만 있을 뿐

Server Clusters

Collection of server machines connected through a LAN, 주로 Logically 3 tier이지만 아닐수도 있어

Access transparency 고려하자

Server cluster design의 중요한 목표야

  • Single Access Point를 제공함으로써 access transparency를 챙길수 있을거야
  • 다만 for scalability and availability, a server cluster may have multiple access points

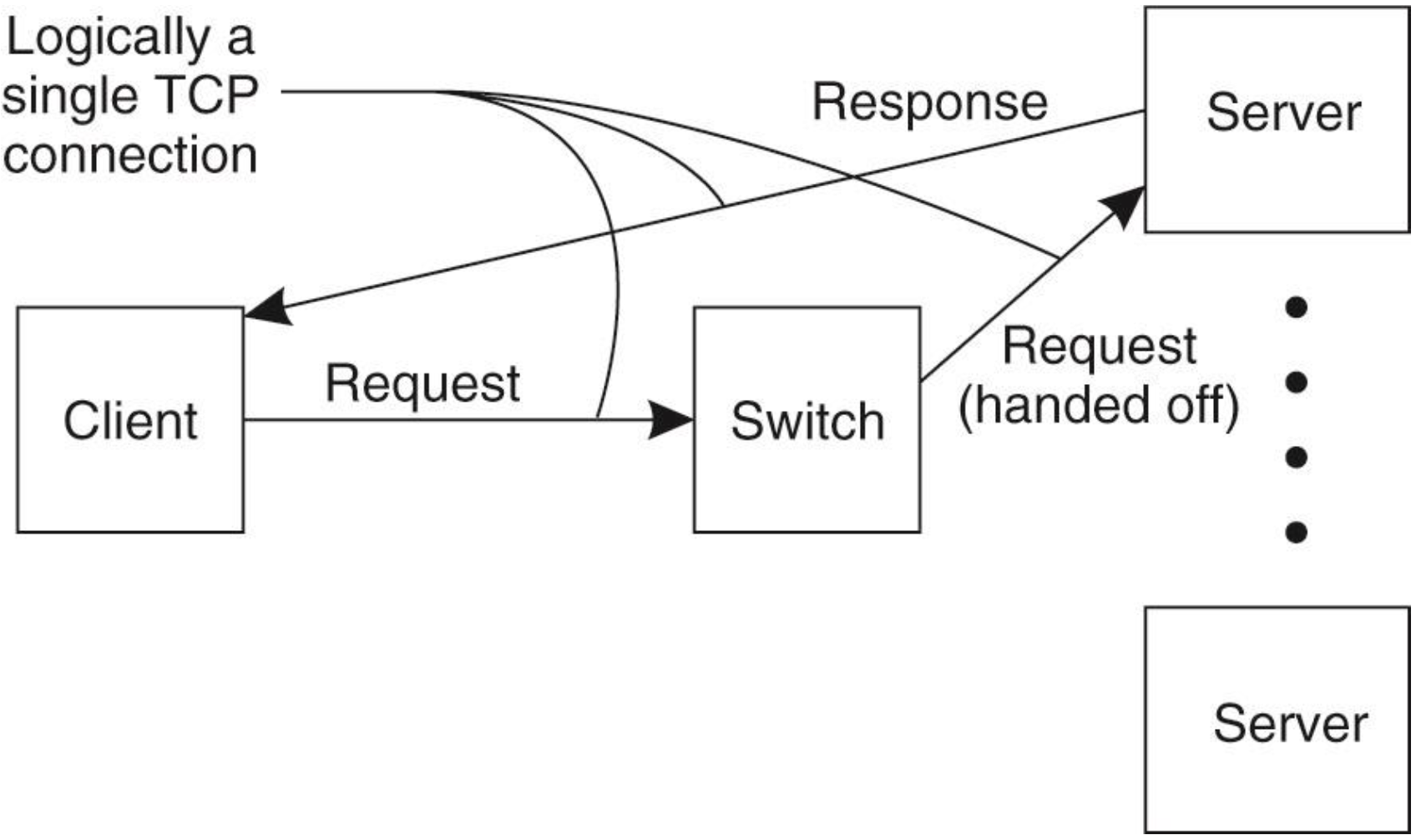

앞의 Switch를 두고 통신 할때 accessing a server cluster

  • Transport layer switches acccept incoming TCP connection requests -> 그 connection을 우리 cluster의 한 서버에 넘겨줘
  • 이때 switch의 역할(TCP Connection)(Single Access Point를 유지하기 위한 노력이라고도 볼수 있지)
    • Identifies the best server for handling that request
    • Forwards the requested packet to the selected server
    • The server sends an ack back to the client
      • 다만 요청을 보낸 client는 Access point에 요청을 보낸것 임으로, switch단에서 header의 IP를 갈아끼우는 작업이 필요해
      • These kind of works requires OS level modification


  • Load Distribution among servers
    • Round robin
    • Take informed decision
    • content aware request distribution

Single Access Point Failure 해결해보자

  • Solution 1
    • 여러 access point를 둬
    • DNS에서 several address를 return하게 해
    • 단점: Static ip를 가지지 못해 -> 원래 철학과는 맞지 않아
  • Solution 2
    • access point는 하나만 존재하지만, 실제 access point를 provide하는 physical server는 여러개 둬

Client쪽에서 transparency를 높이는 법

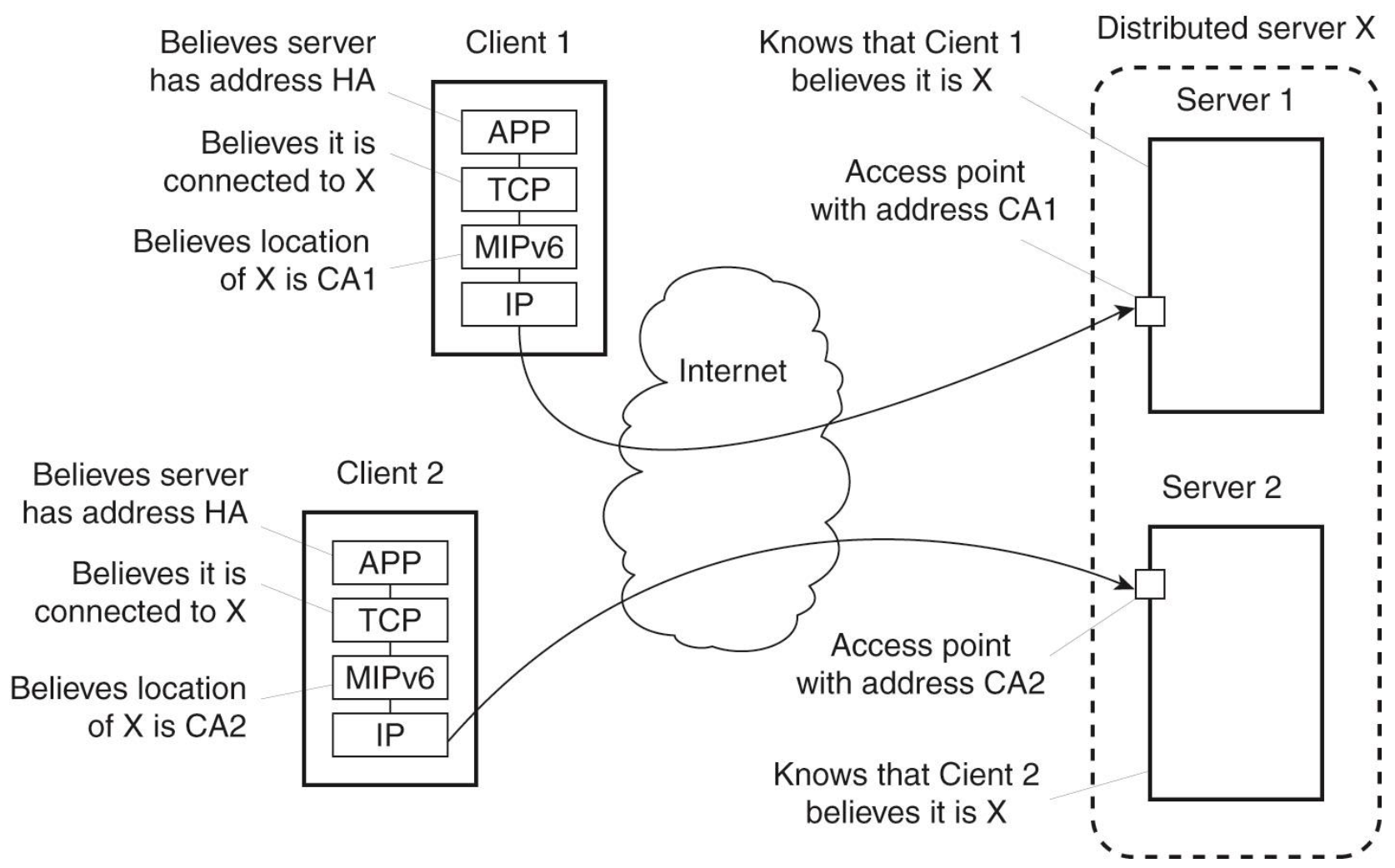

  1. 분산 서버와 MIPv6 원리
  • 개념: Mobile IPv6의 주소 관리 메커니즘을 서버 클러스터에 적용하여 안정적인 접속 지점을 유지
  • 핵심 요소:
    • Single Unique Contact Address: 클러스터를 대표하는 단 하나의 가상 IP 주소
    • Access Point (AP): 클러스터 노드 중 하나가 대표가 되어 모든 트래픽을 수신 및 분배
    • Home Agent (HA): 현재 AP 역할을 수행하는 노드의 실제 주소(CoA)를 관리. (서버임)
  • 장점: 노드 장애 시 새로운 AP가 주소를 갱신하는 방식으로 Fail-over를 구현하여 서비스 연속성 보장
  1. 병목 현상 (Bottleneck Problem)
  • 문제점: 모든 트래픽이 HA와 AP를 반드시 거쳐야 하므로, 트래픽이 몰릴 경우 성능 저하와 지연 시간이 발생
  1. 해결책: 경로 최적화 (Route Optimization)
  • 작동 방식:
    • HA가 클라이언트에게 실제 서버의 주소(CA, Care-of Address)를 전달.
    • 클라이언트는 (HA, CA) 쌍을 로컬에 저장(바인딩 캐시).
  • 효과:
    • 직접 통신: 클라이언트가 HA를 거치지 않고 실제 서버(CA)로 데이터를 즉시 전송.
    • 투명성: 클라이언트 애플리케이션은 기존 대표 주소(HA)를 계속 사용하지만, 네트워크 계층에서 실제 주소(CA)로 최적화하여 송신.

Application 계층에서는 고정된 대표 주소(HA)로 통신하고 있다고 착각하지만 하지만 실제 네트워크 전송 직전에 MIPv6 엔진이 목적지 주소를 살짝 실제 주소(CA)로 갈아 끼워서 보냄
=> Client측의 transparency가 생겨


Managing server clusters

  • 관리자는 Node에 remote로 login 할수 있어
  • Administration machine을 만들고 interface를 제공해

하지만 이렇게 관리해도 서버가 많이 생기면 systematic approach로는 해결할수 없어 -> self managing 할수 있께 하면 어떨까?

Code Migration (Process)

  • 하는 이유
    • Performance Improvement: 사실 대부분의 delay는 IO에서 나와서 큰 효과는 없을수도

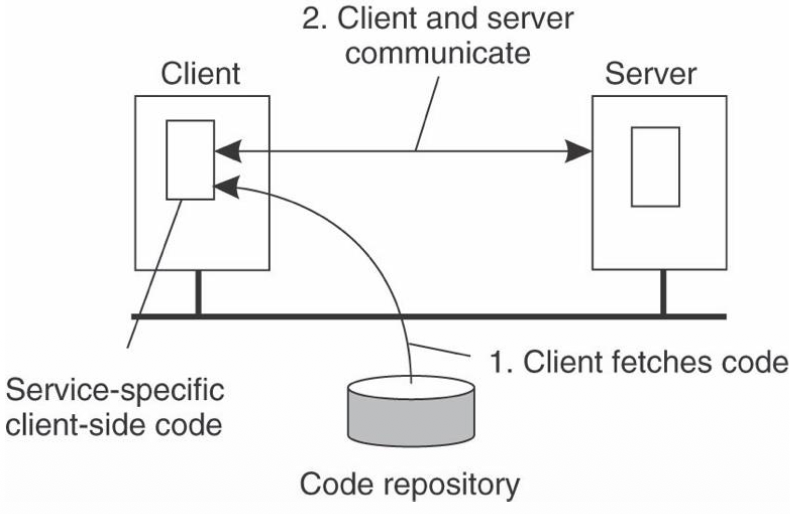

    • Dynamically configured distributed system: client가 server에 bind할때 client가 필요한 코드가 서버에 그때 올라가
      • Clients need not have all SW preinstalled
      • Interface만 정해져 있으면, client-server간 protocol implementation을 쉽게 바꿀수 있는 flexibility
    • 단점: security code-migration.png

실제로 어떻게 할까? code migration (Process)

Process components

  • Code segment: Instruction들이 모여있는 파트
  • Resource segment: Reference to external resources (e.g. files, printers, devices)
  • Execution segment: Stores current execution state of a process (e.g.private data, stack, pc)

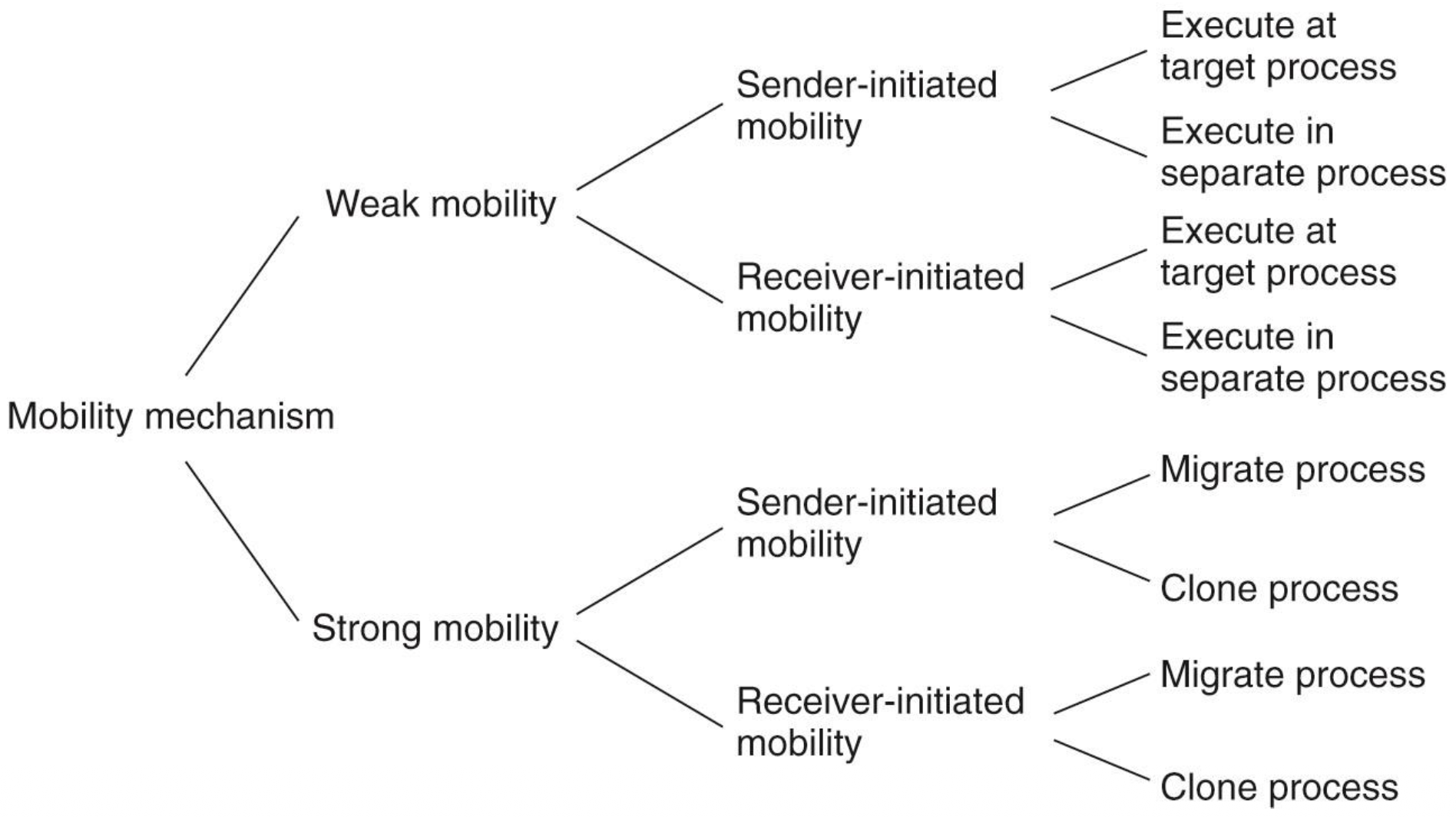

Mobility Model

Code Migration에는 2가지 mobility model이 존재

  1. Week vs Strong
    • Week mobility
      • Code segment + some init data만 보내기
      • Predefine된 특정 시점부터만 실행 가능해
      • 구현하기 편해
    • Strong mobility
      • Execution segment까지 같이 보내
      • 새로 옴겨진 machine에서 그 전 machine에서 작업하던 것을 이어서 할수 있어
      • Much more general approach이지만 그만큼 구현하기 어려워
  2. Sender-initiated vs Receiver-initiated
    • Sender-initiated mobility: 내가 만든 코드를 네 쪽으로 보낼게!
    • Receiver-initiated mobility: 코드 좀 보내줘!
    • receiver가 좀 더 간단한 경향이 있다. (client가 server에 uploading하는 거는 register되어 있어야 하고 authentication이 필요하니까)

더 디테일 하게 나누면 다음과 같이 나눌수 있다.


  • Execution by a target process: 이미 타겟 머신에서 돌고 있는 프로세스 Address space 안으로 코드가 들어와 실행
    • 새로운 process 생성 안해도 돼 (overhead 적다)
    • 새로운 process로 격리되어있지 않아서 보안적으로 위험해
  • Execution by a separate process
  • Moving a running process: 원래 기기에 있던 프로세스를 완전히 중단하고 모든 상태를 타겟 기기로 옮겨
  • Remote cloning: 원래 기기의 프로세스는 그대로 실행되게 놔둬
