FT에서 FFT로 (1)

Sound를 Frequency로 분해, 신호를 다항식으로 보고 그 다항식을 단위근에서 평가 한게 신호 x[n]을 계수로 가지는 다항식

뿐만 아니라, 불확정성원리, 리만 제타 함수와 소수, 미분 방정식등 여러 분야에서 활용됨

다항식 관점에서의 DFT (Convolution)

Coefficient representation -> Point value representation 로 변환해줘 신호를 다항식으로 보고 그 다항식을 단위근에서 평가한것

Coefficient representation

우리가 흔히 아는 다항식 표현법

• 다항식 덧셈 뺄셈은 빠르지만 곱연산의 경우 느림

Pointwise representation

n개의 서로 다른 x_i 갑소가 그에 대응하는 y_i = A(x_i) 쌍으로 표현 곱셈이 O(n)시간 안에 끝남

DFT의 식은 아래와 같다.

\[X[k] = \sum_{n=0}^{N-1} x[n] e^{-i\frac{2\pi kn}{N}}\]

다음과 같은 가정을 해보자

\[\omega = e^{-i\frac{2\pi}{N}}\]

위 가정은 단위근으로 1의 N 제곱근 꼴이다.

• 이 단위근의 성질을 이용해서 FFT를 가능하게 한다.

위 가정에 따라 식을 정리하면

\[X[k] = \sum_{n=0}^{N-1} x[n] (\omega^k)^n\]

으로 아래와 같은 다항식 꼴임을 확인할수 있다.

\[\sum_{n=0}^{N-1} x[n] z^n\]

따라서 \(z = \omega^k\)라 하고 이를 다항식 꼴로 정리하면

\[P(z) = \sum_{n=0}^{N-1} x[n] z^n\] \[X[k] = P(\omega^k)\]

식의 의미를 한번 더 정리하면 다항식 P(z)를 단위원 위의 N개의 점 w^k에서 평가한것이다.
따라서 DFT는 결국 계수형 표현 → 점값 표현 임을 알수 있다.

FT에서 FFT로

FT에서 FFT로 가는 핵심 점화식은

\[P(z) = P_{even}(z^2) + z P_{odd}(z^2)\]

이다.

식을 다음과 같이 변형할수 있는(해야만 하는) 이유 2가지를 설명하겠다.

복소평면에서의 극형식과 단위근

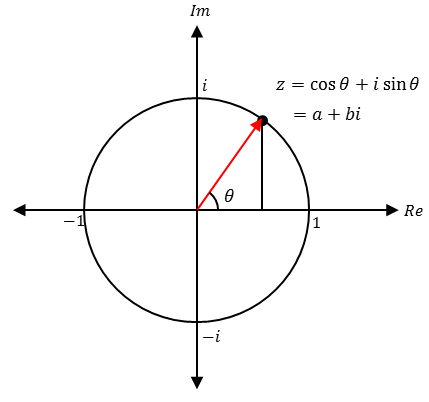

극형식

2가지 이유에 설명하기 전에 알아야할 개념 우선 극형식 대한 설명을 해보겠다.

우선 오일러 공식을 사용하여 복소수를 극형식으로 나타내어 보자

\[z = e^{i\theta} = r(\cos\theta + i\sin\theta)\]

위의 식에서 \(r\)은 원점으로 부터의 거리, \(\theta\)는 편각이다.

이렇게 나타낸 복소수를 거듭제곱하면

\[z^n = \left(r e^{i\theta}\right)^n = r^n e^{in\theta}\]

로 각도는 n배, 거리는 n제곱이 되는걸 확인 할수 있다.

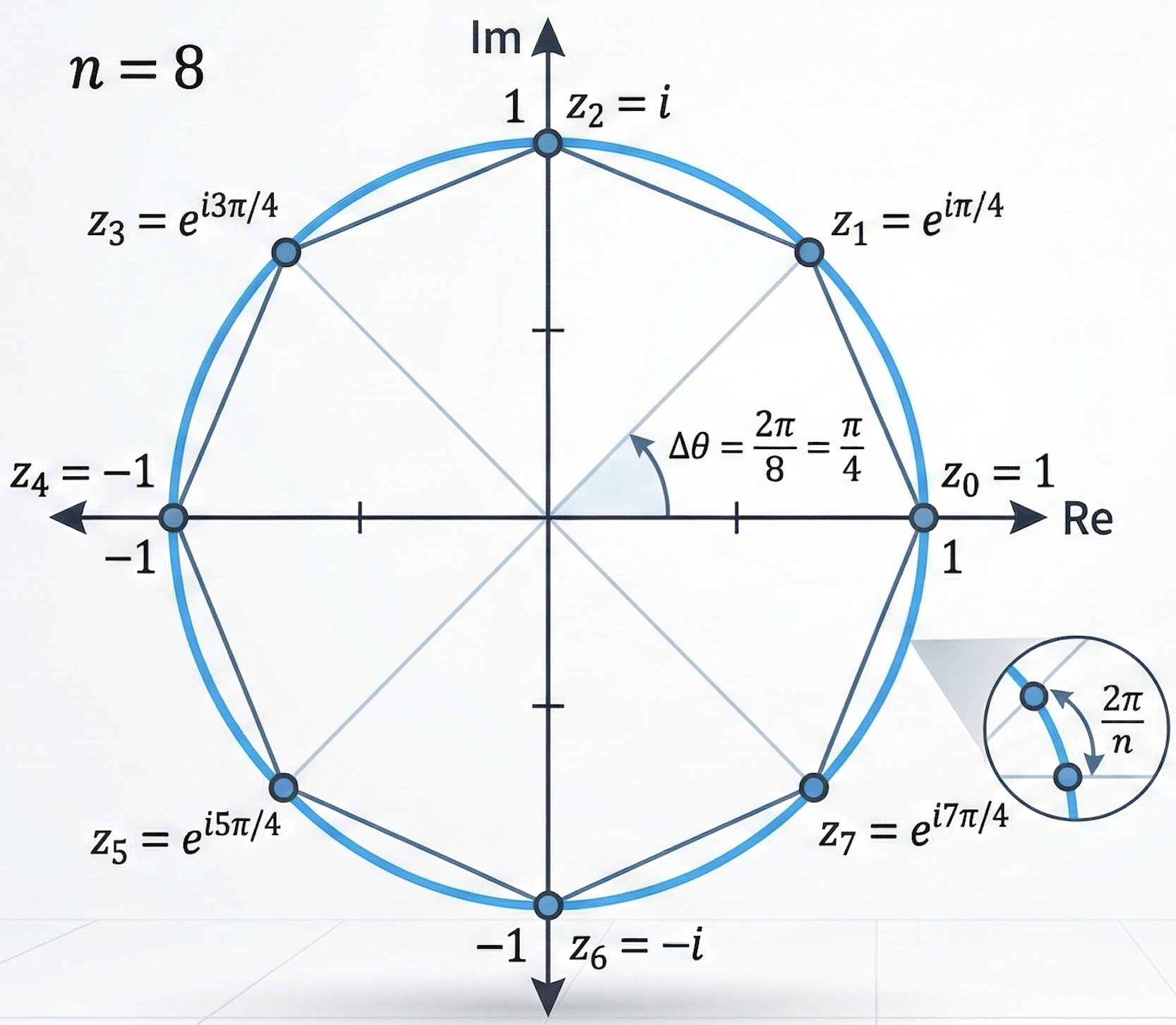

단위근

어떤 숫자를 N번 거듭제곱했을때 정확히 1이 되는 숫자 있을까?

• 복소평면에서 단위원 위에 일정한 간격으로 예쁘게 점이 찍히는 특징을 가지고 있다.
• 이런 단위근의 대칭성, 주기성이 FFT를 가능하게 한다.

FFT를 가능하게 하는 반각 대칭성

N이 짝수 일때, 원점을 중심으로 모든 단위근이 점대칭을 이룬다 → 실수부, 허수부의 크는 같고, 부호만 정반대

\[w_N^{k+N/2} = -w_N^{k}\]

성질을 이용해서 연산량을 0.5배 할수 있다.

\[P(z) = P_{even}(z^2) + z P_{odd}(z^2)\]

에서 Idx k에 있는 단위근 \(w^k\)를 대입해 식을 풀고 결과를

\[P_{even} + w^kP_{odd}\]

라 하자. 이후 Idx \(k+N/2\)(원의 반대편에 있는 단위근)에 대한 결과 값은

\[P_{even} - w^kP_{odd}\]

가 나온다. (괄호 안의 x²제곱하면 마이너스 부호가 제곱되어 plus가 된다.)
따라서 \(P_{even}\)과 \(w^kP_{odd}\)연산을 한번 해놓고 memory에 저장해 놓으면 연산량을 반으로 줄일수 있어.

FFT를 가능하게 하는 제곱연산과 각도

단위근의 성질을 보면 제곱 연산을 하면 각도가 2배가 된다. 즉 N 제곱근이 N/2 제곱근으로 바뀌게 된다.

\[w_N^2 = w_{N/2}\]

이러한 성질 덕에 분할정복을 가능케 한다.
이러한 성질은 단위근의 짝수 제곱근일떄만 성립함으로, 식을 짝수, 홀수로 나누고 홀수의 경우 z를 묶음으로써 짝수꼴로 변형시킨다.

본식

\[P(z)= P_{\text{even}}(z^2)+ z\,P_{\text{odd}}(z^2)\]

첫 단계

\[P_{\text{even}}(z^2)= P_{\text{even,even}}(z^4)+ z^2 P_{\text{even,odd}}(z^4)\] \[P_{\text{odd}}(z^2)= P_{\text{odd,even}}(z^4)+ z^2 P_{\text{odd,odd}}(z^4)\]

두번째 단계

\[P_{\text{even,even}}(z^4)= P_{\text{eee}}(z^8)+ z^4 P_{\text{eeo}}(z^8)\] \[P_{\text{even,even}}(z^4)= P_{\text{eee}}(z^8)+ z^4 P_{\text{eeo}}(z^8)\]

이후 쭉쭉 계속
한번 재귀 tree를 돌면 모든 연산이 끝나기 때문에 N번 iterate에서 logN iterate로 바뀐다.

Conclusion

\(O(N^2)\)에서 \(O(N\log{N})\)으로 시간복잡도가 줄어든다. (N은 FFT length)
