ER Diagram

ER Diagram

Entity

An object that exists and is distinguishable from other objects. (can be mapped with single tuple)

Entity Set

Set of entities of the same type that share the same properties. (can be mapped to table)

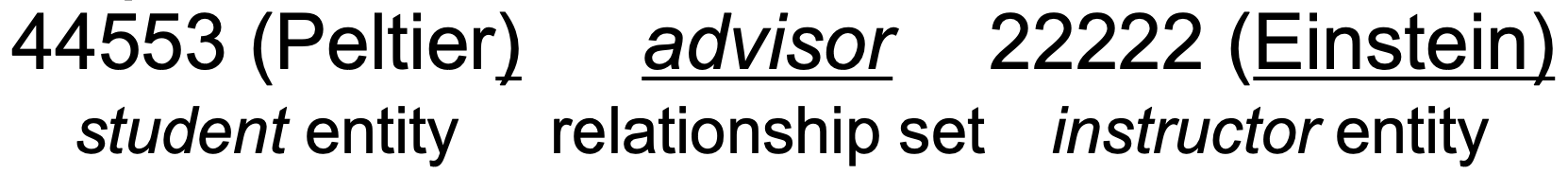

Relationship

association among several entities, 말 그대로 entity와 entity간 관계

Relationship

Mathematical relation among n >= 2 entities, each taken from entity sets

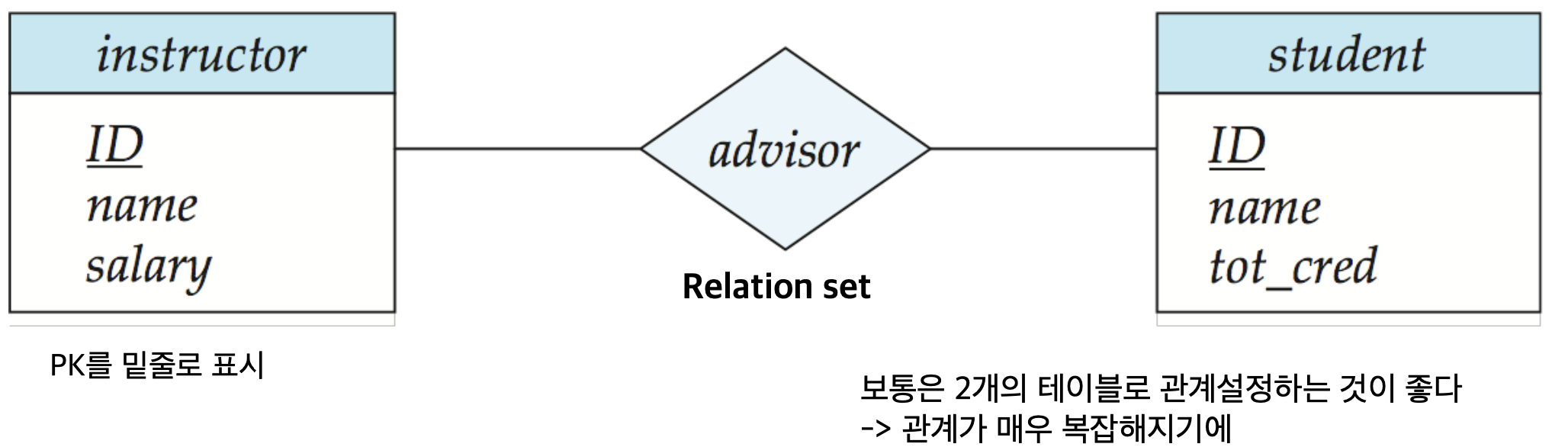

ER-Diagram

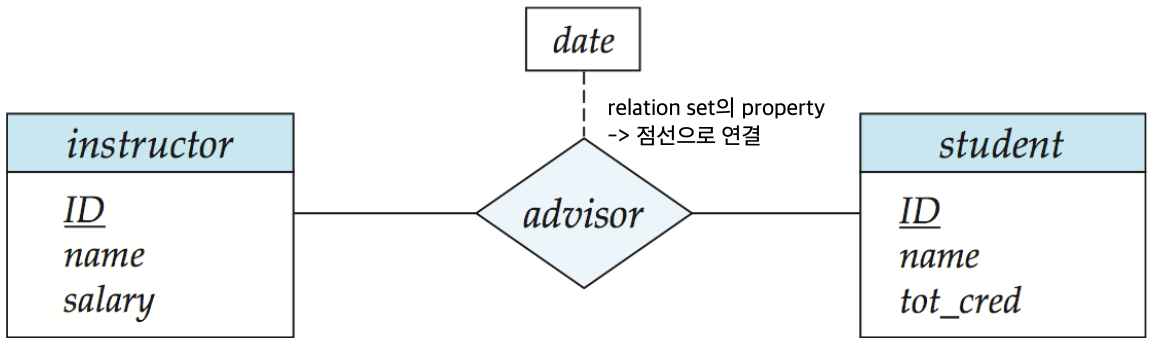

ER-Diagram can have attributes

• By allowing relationships to have attributes, the model captures more of the real-world details. This leads to a richer representation of the scenario and can improve query capabilities later.

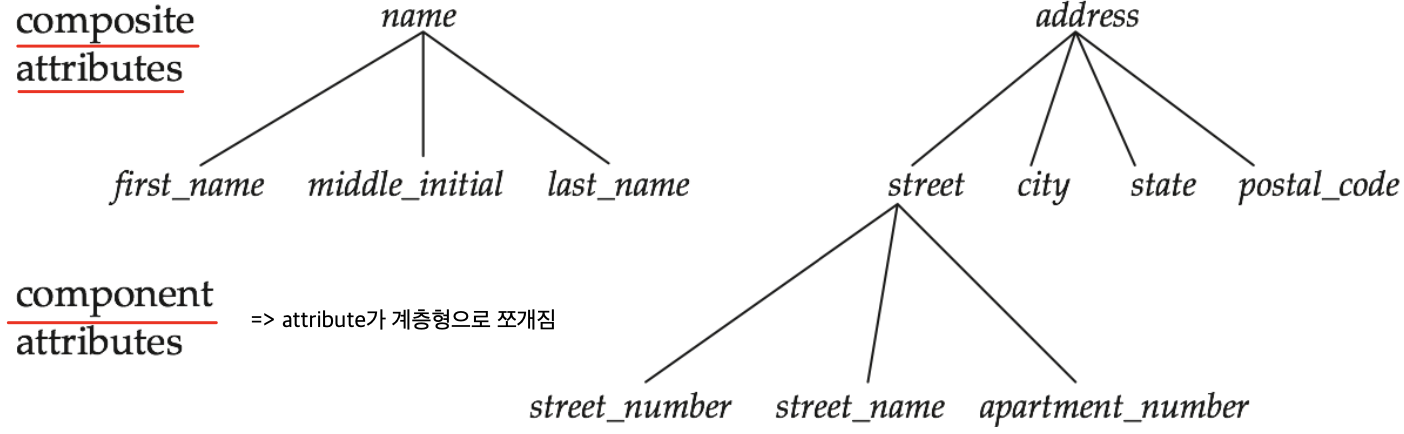

Attribute

• Single: 쪼갤수 없는
• Composite: 쪼갤수 있는
• Single valued: e.g. user_id
• Multi valued: 값을 여러개 가질수 있다. e.g. 전화번호 같은 경우 user가 여러개의 전화번호 가질수 있다.
• Derived: 다른 attribute를 토대로 얻을수 있는 값 e.g 생년월일로 ‘나이’ attribute를 만들수 있다.

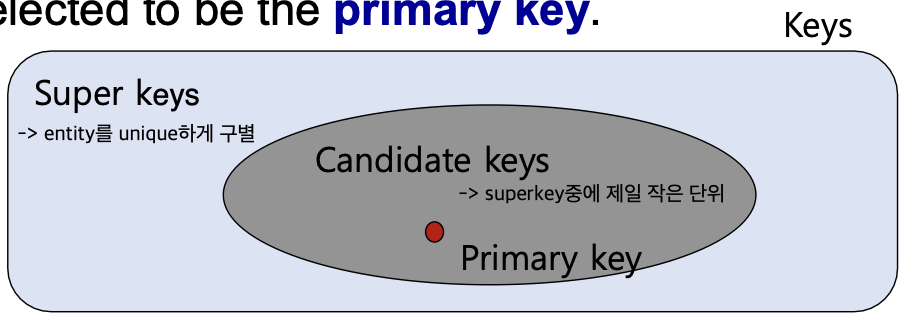

Key

Key in RELATIONSHIP SET

The combination of primary keys of the participating entity sets forms a super key(Not Candidate Key) of a relationship set

• Combination of PK가 Relationship Set의 Candidate key를 보장 x (Candidate는 SuperKey의 최소 단위)

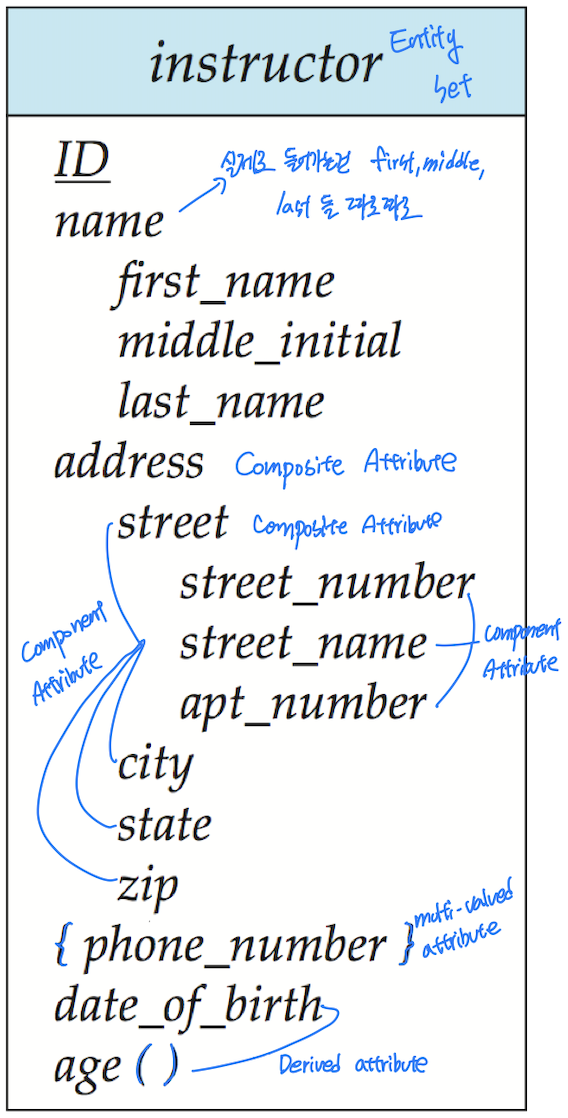

Entity Set Overview

• Derived attribute은 바로 위의 attribute로 계산 해야해

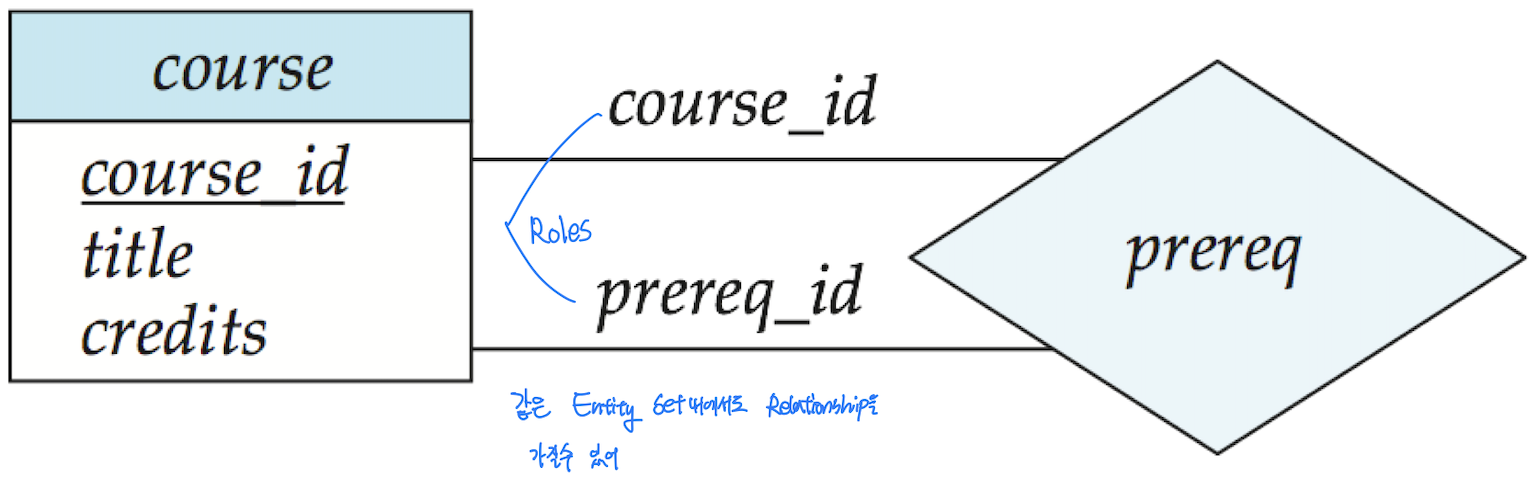

Role & Expression

• 뭐로 연결되여 있는지 구분하려고 label
• 같은 entity set내에서도 relation을 가질수 있다.

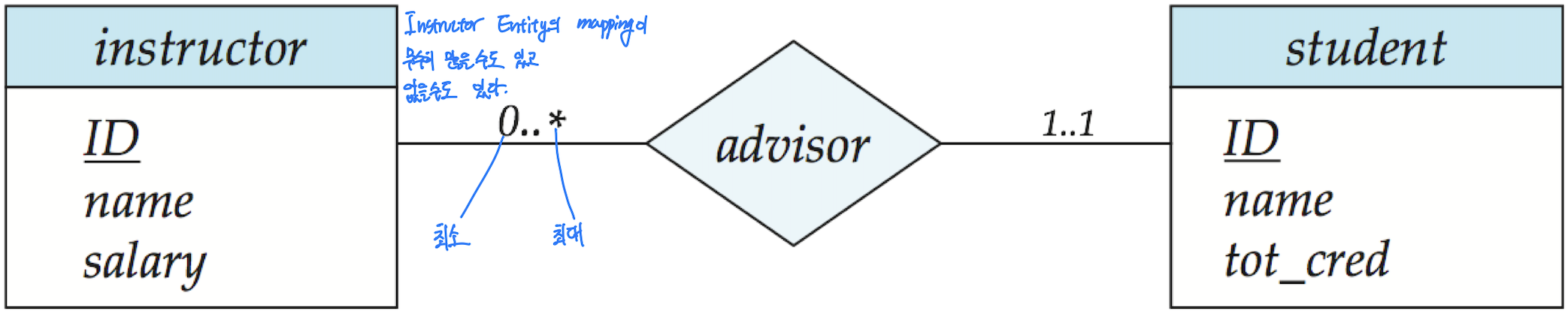

Cardinality Constraint

• 화살표 머리 없는 선은 ‘many’를 의미
• 화살표 머리 있는 선은 ‘one’을 의미
• 선 위의 n.m 숫자는 n은 최소, m은 최대의 entity연결 의미
• 이렇게 화살표들로 표현하는데 entity가 3개 이상이면 표를 해석하는데 어려움이 있다. 쓰지마

Participation & Weak Entity Set

Participation

Entity Set의 entity들이 relation에 참여하는 정도

• Total Participation: Entity set의 모든 entity들이 최소한 1개의 Relationship에 참여
  • 화살표 선을 2줄로 해서 표현
• Partial Participation: total과 반대
  • 화살표 선을 1줄로 해서 표현

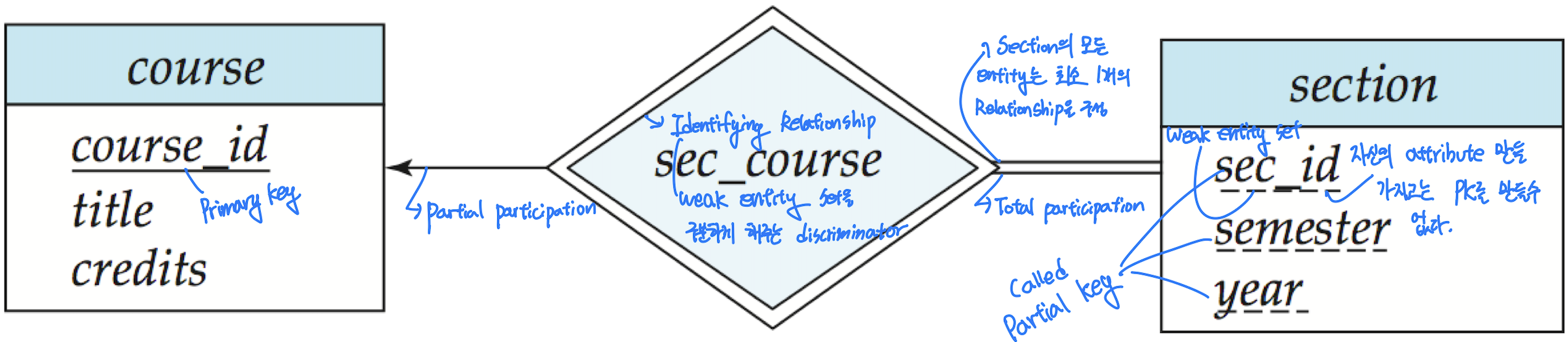

Weak Entity Set

자신의 attribute들로 PK를 생성할수 없는 Entity set

• Identifying entity set(Strong entity set): Weak entity set을 구별하기 위해 의존하는 entity set
• 구별하기 위한 relation을 Identifying relationship이라 한다
  • double diamond로 표시
• Discriminator(Partial Key): set of attributes that distinguishes an entity of a weak entity set.
  • Attribute를 점선으로 밑줄 그어서 표시
• Weak entity set의 PK는 identifying entity set의 PK + weak entity set의 discriminator(partial key)
• 쓰는 이유: 만약 section에 course_id attribute를 추가하면 되겠지만, 두 entity set간 duplicated course_id가 생기고, 굳이 entity set을 나눌 필요 x => sucks
